Bagaimana untuk Merekabentuk Struktur Berbaris Seramik untuk Talian Paip Suntikan Arang PCI Relau Letupan?

Sistem suntikan arang batu hancur (PCI) relau letupan menuntut pengangkutan bahan yang konsisten dan bebas masalah untuk aliran kerja peleburan biasa. Di dalam saluran paip, zarah arang batu halus bergerak pada kelajuan aliran tinggi dan terus mengenai dinding dalam sepanjang waktu operasi yang panjang. Walaupun arang batu yang dihancurkan terasa lembut berbanding dengan bijih mineral keras, pemindahan pneumatik yang berpanjangan akan beransur-ansur haus komponen paip. Selekoh paip di mana peralihan arah aliran mengalami kerosakan paling banyak.

Pengendali loji sering mengalami sakit kepala praktikal ini:

· Hakisan bahan yang teruk pada bahagian siku

· Penipisan dinding progresif pada segmen paip tempatan

· Kebocoran saluran paip yang tidak dijangka membawa kepada masa henti yang tidak dirancang

· Penggantian bahagian yang kerap untuk bahagian paip yang sangat haus

Untuk menangani titik kesakitan ini, lapisan seramik tahan haus telah menjadi pilihan perlindungan arus perdana untuk zon haus tinggi dalam saluran paip PCI. Walau bagaimanapun, hanya memasang jubin seramik pada bahagian dalam paip tidak akan memberikan jangka hayat perkhidmatan. Jurutera perlu menyesuaikan susun atur pelapik berdasarkan corak haus dunia sebenar di sepanjang keseluruhan litar penghantar.

Apakah Pencetus Pakai pada Talian Paip PCI Relau Letupan?

Kerosakan paip jarang datang dari aliran udara itu sendiri. Daya penggerak sebenar terletak pada zarah arang batu pepejal yang dibawa ke dalam aliran udara. Semasa berjalan pada kadar penghantaran yang tinggi:

· Zarah pepejal bertubi-tubi menumbuk permukaan dalam paip

· Bijian arang batu halus menghasilkan lelasan gelongsor yang berterusan.

· Ubah hala aliran mewujudkan titik hakisan tertumpu.

Tahap haus dikawal oleh pelbagai pembolehubah medan: saiz zarah arang batu, kelajuan penghantaran sebenar, tekanan kerja sistem, kestabilan aliran dan susun atur geometri paip. Memandangkan keadaan kerja berbeza dari satu segmen paip ke segmen paip yang lain, penyelesaian lapisan satu saiz yang sesuai untuk semua tidak boleh berfungsi dengan baik merentasi rangkaian PCI penuh.

Zon Kehausan Tinggi Perlu Diperhatikan pada Talian Paip Suntikan Arang Batu

Kerosakan haus tidak merebak secara merata pada panjang paip penuh; ia menumpukan pada beberapa kedudukan biasa.

1. Siku dan Selekoh Paip

Unit siku menonjol sebagai lokasi kegagalan yang paling kerap. Apabila arang batu hancur bertukar arah, zarah terus bergerak ke hadapan di bawah inersia dan terhempas ke arka luar selekoh. Hentakan pekat ini menjadikan siku merosot jauh lebih cepat daripada larian paip lurus.

2. Penurun dan Sambungan Peralihan Diameter

Peralihan saiz paip secara tiba-tiba mengganggu aliran udara dan menyusun semula pengedaran zarah. Aliran gelora terbentuk di sini dan membawa bahan yang tidak rata. Tanpa perlindungan haus yang betul, pengurang bertukar menjadi pautan lemah yang memerlukan pemeriksaan dan penyelenggaraan yang kerap.

3. Salur Masuk Suapan dan Segmen Paip Halaju Tinggi

Pada titik suapan dan bahagian dengan kelajuan aliran tinggi, kekerapan perlanggaran zarah meningkat dengan mendadak. Lokasi ini harus mendapat perhatian tambahan semasa perancangan perlindungan haus.

Reka Bentuk Struktur Berlapis Seramik Praktikal untuk Bahagian Paip Berbeza

Pembeli loji dan jurutera projek harus memadankan borang pelapik dengan keadaan kerja tempatan dan bukannya menggunakan lapisan yang sama di mana-mana sahaja.

Segmen Paip Lurus

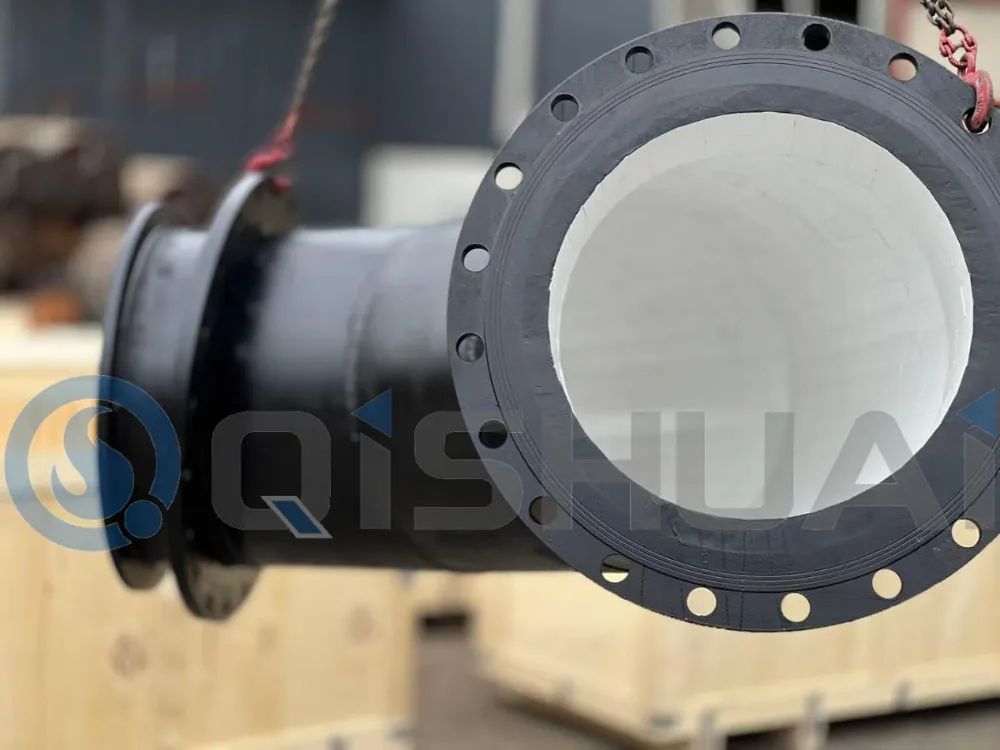

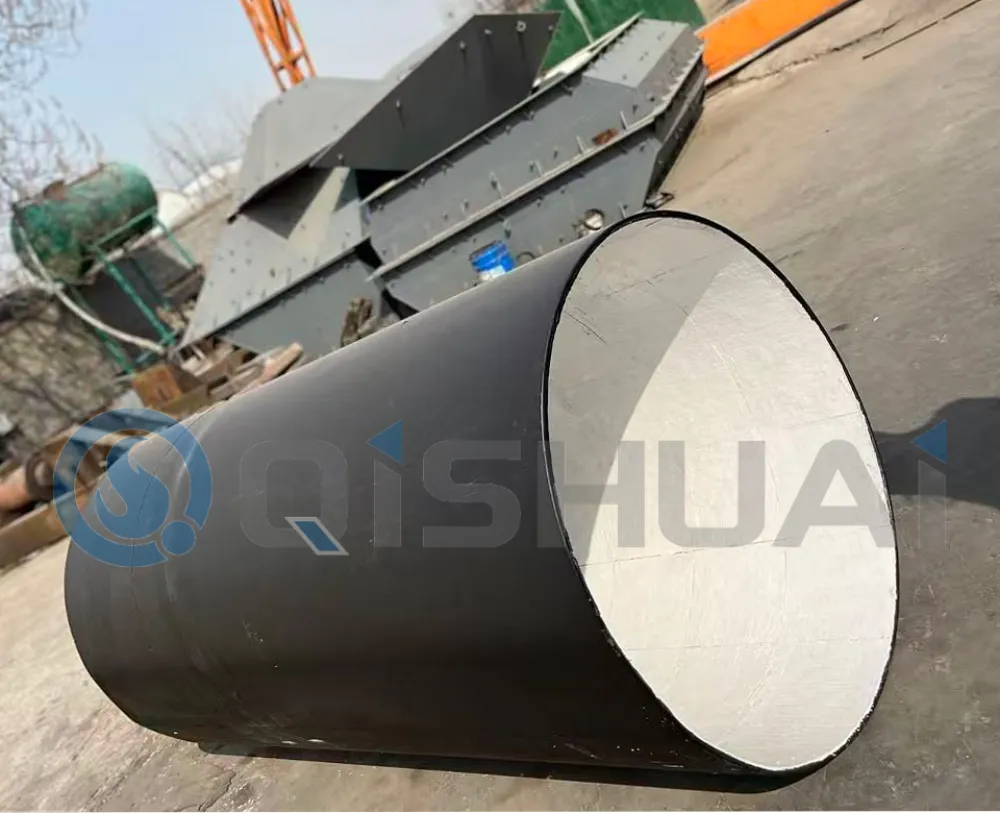

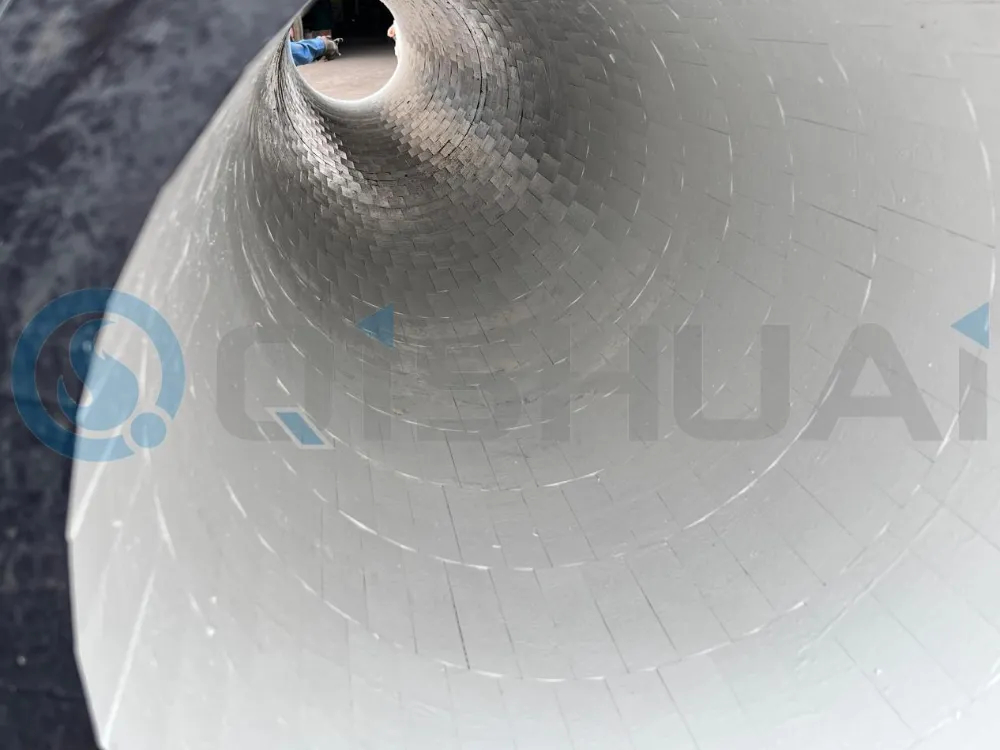

Bahagian saluran paip lurus kebanyakannya mengalami geseran gelongsor seragam. Lengan seramik alumina bersepadu atau kerja paip berlapis seramik pasang siap adalah bagus untuk bahagian ini. Persediaan ini memberikan permukaan dalaman kalis haus berterusan, mengekalkan aliran bahan yang licin dan melambatkan lelasan dinding untuk pengangkutan serbuk jangka panjang. Shandong Qishuai Wear Resistant Equipment Co., Ltd. membekalkan set lengkap siri paip komposit meliputi larian lurus, selekoh dan kepingan peralihan untuk pengubahsuaian sistem PCI dan projek binaan baharu.

Bahagian Siku dan Bengkok

Siku menanggung impak gabungan dan beban geseran yang lebih kuat daripada paip lurus, jadi tetulang adalah penting. Pilihan yang terbukti di tapak termasuk lengan seramik jenis belah, siku bergaris seramik pra-fabrikasi dan zon haus seramik menebal tempatan. Untuk tapak operasi dengan kesan zarah yang lebih berat, produk daripada siri komposit seramik getah boleh dipilih untuk menyerap hentakan dan mengurangkan risiko serpihan seramik. Portfolio produk kami juga termasuk siri kimpalan tindanan kromium karbida untuk penyelesaian perlindungan haus alternatif di bawah senario kerja khas, manakala siri seramik silikon karbida boleh dipertimbangkan untuk perkhidmatan gabungan kakisan dan lelasan yang melampau sebagai pilihan bahan alternatif.

Segmen Pengurang dan Peralihan

Selain menahan haus, pengurang mesti mengekalkan peralihan bahan yang mantap. Apabila mereka bentuk lapisan seramik untuk bahagian ini, pastikan peralihan kontur dalaman lembut, elakkan mutasi laluan aliran mendadak dan kurangkan pusaran bergelora. Komponen seramik bersegmen yang dipasang sesuai dengan geometri pengurang kompleks lebih baik daripada pelapik monolitik dalam kebanyakan kes.

Cara Memilih Gred Seramik yang Sesuai untuk Perkhidmatan Talian Paip PCI

Pemilihan bahan bergantung pada intensiti haus di tapak dan kitaran operasi yang dijangkakan.

92% lapisan seramik aluminasesuai untuk pemindahan arang batu hancur tahap am dengan lelasan sederhana. Ia mengimbangi rintangan haus yang baik dan bajet projek untuk keadaan kerja PCI biasa.

95% lapisan seramik aluminasesuai untuk pengeluaran jangka panjang tanpa henti dengan keperluan haus yang lebih tinggi. Ia menampilkan ketumpatan bahan yang lebih tinggi, prestasi anti-lelasan yang lebih baik, dan kitaran perkhidmatan lanjutan, digunakan secara meluas dalam banyak projek suntikan arang batu relau letupan berkapasiti besar.

Struktur komposit getah-seramik Disyorkan untuk keadaan dengan hentaman zarah berat, halaju aliran tinggi dan beban kejutan mekanikal. Lapisan getah belakang menghilangkan daya hentaman dan mengurangkan risiko serpihan seramik.

Pengoptimuman Saluran Paip Bantu untuk Melambatkan Degradasi Komponen

Lapisan seramik berfungsi sebagai satu ukuran utama dan bukannya keseluruhan penyelesaian. Susun atur paip keseluruhan juga mempengaruhi jangka hayat perkhidmatan sebenar.

Uruskan halaju penghantaran dengan munasabah. Kelajuan aliran yang lebih tinggi menguatkan tenaga hentaman zarah. Penalaan sistem harus menjamin penghantaran arang batu yang stabil tanpa mengejar halaju tinggi yang tidak perlu.

Gunakan susun atur siku jejari besar. Jejari selekoh yang besar memudahkan impak zarah yang tajam, menyekat pergolakan dan mengurangkan gosokan tempatan yang tertumpu.

Kurangkan gangguan aliran yang tidak perlu. Cuba elakkan perubahan diameter yang mendadak, selekoh jejari pendek yang tajam, dan sambungan paip yang tidak sejajar supaya beban haus diagihkan dengan lebih sekata.

Seragamkan prosedur pemasangan di tapak. Malah komponen seramik premium akan gagal lebih awal dengan kualiti pemasangan yang kurang baik. Rawatan permukaan substrat keluli, aplikasi pelekat, penjajaran jubin seramik, dan kawalan jurang sendi semuanya sangat penting. Permukaan dalaman yang licin membantu mengelakkan lelasan sekunder yang dicetuskan oleh pergolakan tambahan.

Adakah Lapisan Seramik Menghentikan Talian Paip PCI Haus Sepenuhnya?

Lapisan seramik sangat memperlahankan degradasi paip, namun ia tidak dapat menghapuskan haus sepenuhnya. Prestasi perkhidmatan dunia sebenar tertakluk kepada ciri bahan arang batu, parameter penghantar sebenar, susun atur saluran paip dan kualiti pelaksanaan pemasangan medan. Nilai teras lapisan seramik terletak pada memanjangkan selang penyelenggaraan dan menurunkan kekerapan penggantian komponen untuk litar PCI relau letupan.

Fikiran Akhir

Reka bentuk struktur berbaris seramik yang rasional untuk saluran paip suntikan arang batu relau letupan bermula dengan mengenal pasti tempat dan cara haus berlaku. Bahagian paip lurus bergantung pada lengan seramik alumina berterusan; siku memerlukan perlindungan anti-impak yang diperkukuh; pengurang peralihan memerlukan struktur lapisan mengekalkan peralihan bahan yang stabil.

Jurutera perolehan boleh menilai penyelesaian seramik berasaskan alumina bersama-sama dengan pilihan alternatif, termasuk siri kimpalan tindanan kromium karbida, siri komposit seramik getah dan siri paip komposit mengikut parameter tapak. Memadankan perkakasan pelapik yang betul dengan susun atur saluran paip yang dioptimumkan membolehkan kemudahan PCI mencapai hayat komponen yang lebih lama, penghentian pengeluaran yang lebih sedikit dan operasi relau letupan yang lebih mantap.

Daripada hanya menentukan jubin seramik yang lebih tebal, lebih masuk akal untuk menyesuaikan skema pelapik berdasarkan keadaan kerja penghantar arang batu sebenar. Jika anda mendapatkan sumber komponen paip tahan haus untuk pemodenan PCI relau letupan atau projek pembinaan baharu, sila hantar e-mel kepada pasukan kami di Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Kongsi dimensi saluran paip anda, parameter kualiti arang batu dan keadaan operasi, dan kami akan menyelesaikan cadangan produk yang disasarkan untuk projek anda.

E-mel: qishuai@zbqishuai.cn
